双碳目标下,节能低碳大行其道,同时随着人们生活水平提高,健康舒适意识日益提升。空气源热泵冷暖两联供一套系统畅享空调+地暖,满足夏季制冷不干燥和冬季地暖养生采暖两种舒适需求,同时又节能环保,被广泛应用于家庭住所、商业楼宇等各个领域,受到越来越多人的喜欢。
空气源热泵冷暖两联供标准化安装中室外安装部分做如下简要介绍。
01
安装前期准备

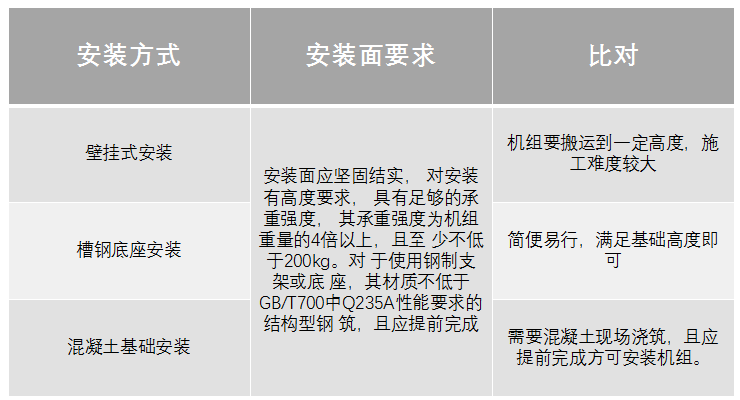

首先准备好物料,确认好机组。然后根据实际现场情况选择壁挂式安装、槽钢底座安装或混凝土基础安装等安装方式。
02
安装位置注意事项
1避开易燃气体发生泄漏的地方或有强烈腐蚀气体的环境;
2避开人员容易触及的地方,如果安装在该环境中,则应采取安全防护措施,如加防护栏等;
3 选择便于维护、检修的地方安装;
4 出风方向避开人行过道;
5 避开自然条件恶劣的地方;

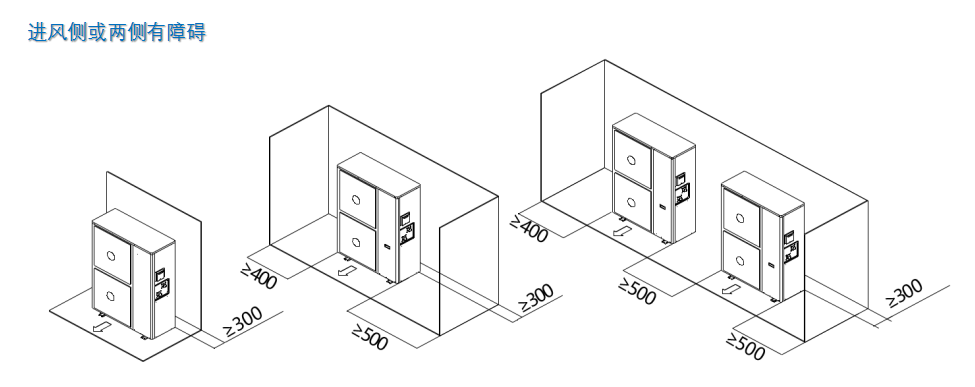

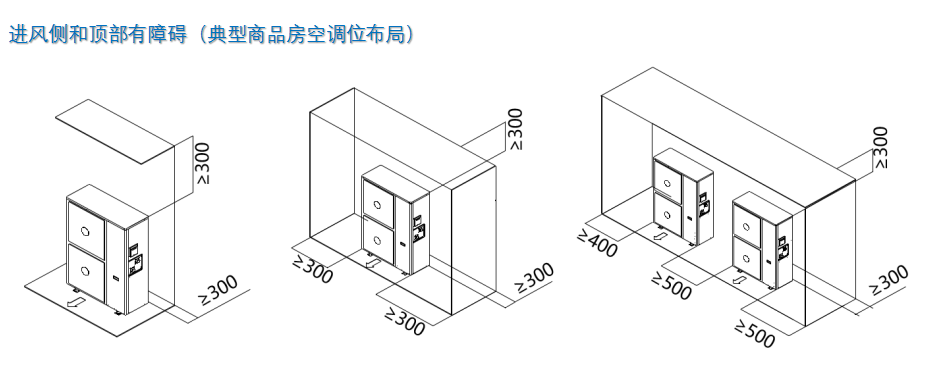

6 满足机组安装距离要求;
7 注意化霜水处理,要做好排水沟等排水措施;
8 注意机组噪音、排风对邻居及周围环境的影响;
9 非挂墙安装时,基础高度大于当地最高积雪和积水厚度。
03
安装通用要求
1

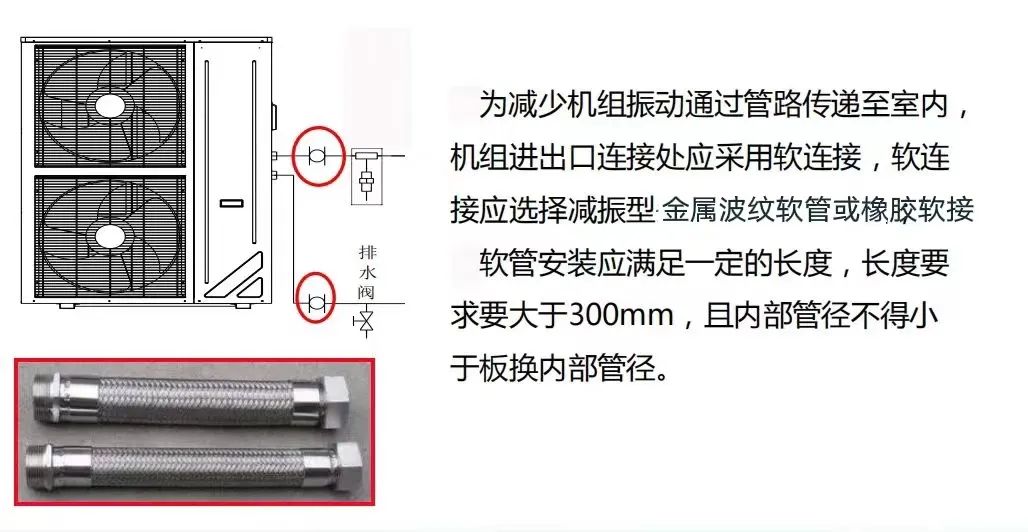

机组减震措施
2
缓冲水箱要求
选型应用
I. 一般系统总水容量为(按主机制冷量6-10L/KW),同时使用台数低时选大值,空调+地暖系统单独使用时必须校核单个系统的水容量;
II. 水系统的水箱总容量=系统总水量-当前系统实际水容量;

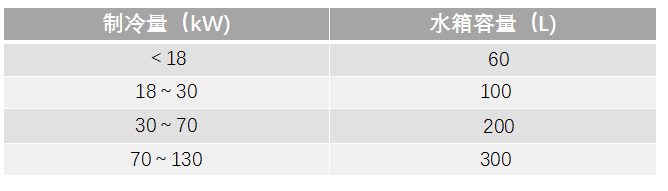

III.空调系统缓冲水箱的估算为按3-5L/KW,详细见下表:
3
水泵安装要求

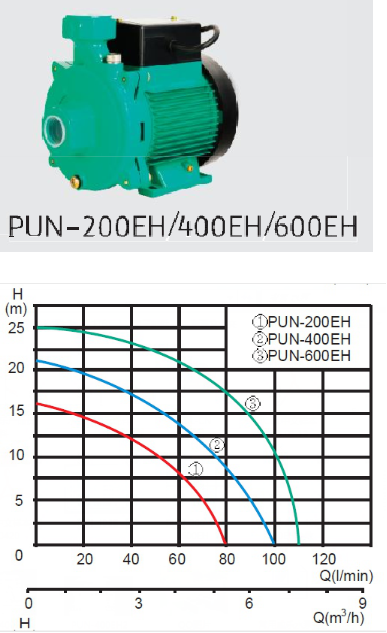

水泵安装在设备的进水管也就是系统的回水管上,水泵需要基础牢固并安装减震垫,水泵两端需安装软接防止管道震动,吸入口需安装过滤器保护水泵,在露天安装的水泵需做好防水防冻保护。
4
压差旁通阀安装

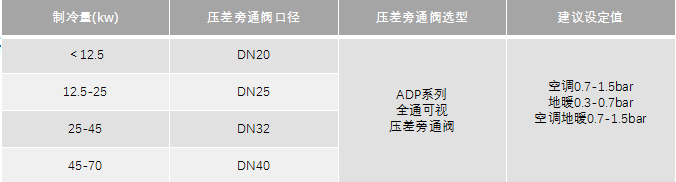

压差旁通阀的安装位置在主供、回水管旁通管上。规格选型如下:
5
膨胀罐安装

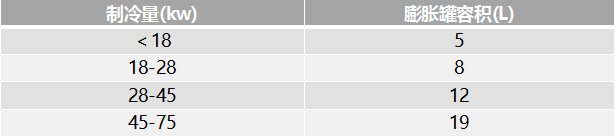

膨胀罐安装在设备的进水管也就是系统的回水管上,一般在水泵的进水端。规格选型如下:
6
水管安装要求
1 机组固定好后,才能安装进出水管道;
2 依据机组的技术参数,选择合适的管径,排除因配件规格不合适导致故障停机;
3 连接管路过程中不要让其他杂物遗留在管道系统中;
4 按照设计原理图连接管路,并按照国家相关施工标准施工,以确保机组性能的运行稳定性
5 水管安装应横平竖直,管道布置合理,尽量减少弯曲,减少水系统阻力损失;
6 安装完毕后,应清洗管道,确保系统内清洁并进行严密性水压试验。
7 必须用保温绝热材料封包系统所有水管。
7
水系统清洗
1 在水系统管道连接安装完毕后必须清洗水系统,清洗时必须脱 离主机,单独将水系统循环清洗,确保水系统无杂质后才可将水系统与主机进行连接;
2 Y型过滤器是离主机较近的一个附件,且在机组或水泵的进水管处。清洗时可使用高密度过滤器进行多次循环清洗,以去除水系统中的颗粒物等杂质;
3 水系统的杂质过滤掉以后,必须将系统的脏水换掉,换水的次 数视水系统水质的洁净情况而定;
4 清洗干净标准:用干净的水冲洗,直至出水口与进水口的水色 一致,且无可见杂质;
8
水系统保压检漏
1 水系统管路安装连接安装完毕后,须进行水压试验。压力表的精度误差应小于0.01MPa;
2 水系统水压试验时,当工作压力小于等于1.0Mpa时,为1.5倍工作压力,但最低不小于0.6Mpa;当工作压力大于1.0Mpa,为工作压力加0.5Mpa;在试验压力下,稳压1h,其压力降不应大于0.05MPa ,且不渗不漏。
3 保压时水系统需与主机断开,如果与主机一起保压会损坏机组冷水侧的零部件;
4 往水系统中注水时须注意自动排气阀工作情况以及水系统压力情况;
5 保压过程中发现有泄漏的地方,立即修复,并再次循环做此保压试验。
